Long Hong®- DIN 916 / ISO 4029 不銹鋼凹端機米、GB80
副標題:ISO 4029 不銹鋼凹端機米
發布時間:2015-11-19 12:14:07 產品作者:LHGOOD 產品來源:非標壓鉚件
關鍵詞:DIN 916,GB80,ISO 4029
產品TGS:產品編碼:LH-000160 點擊數:
- 產品詳情 Product details
- 聯系我們 Contact us

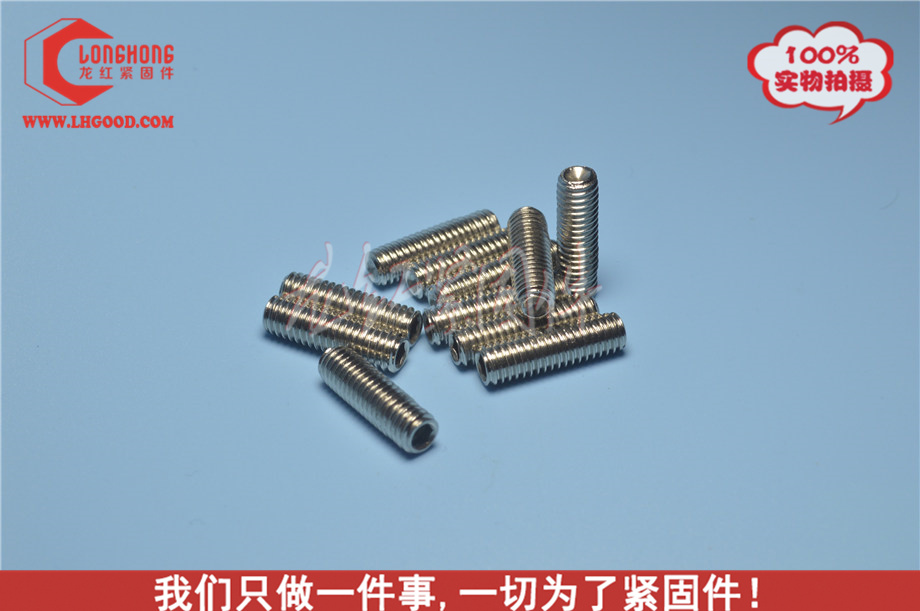

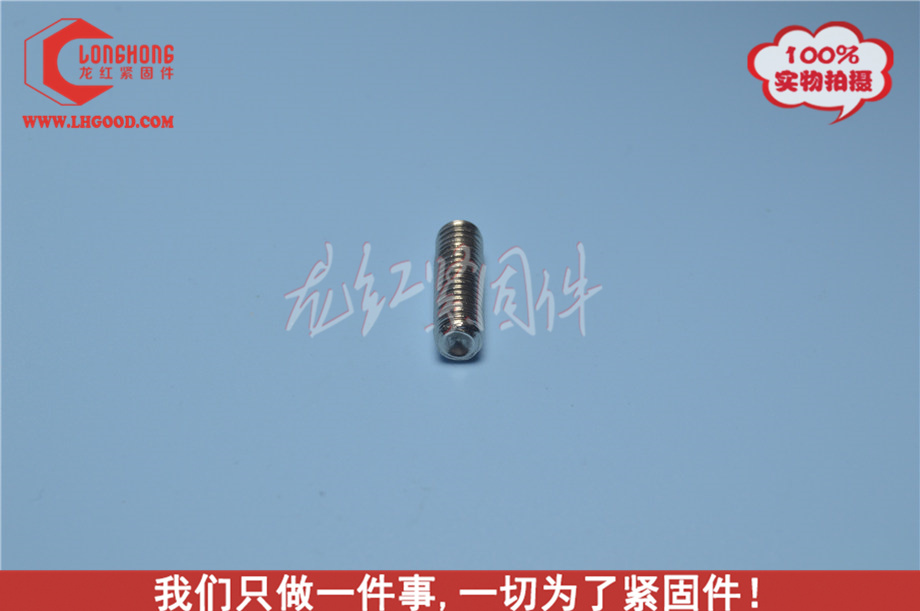

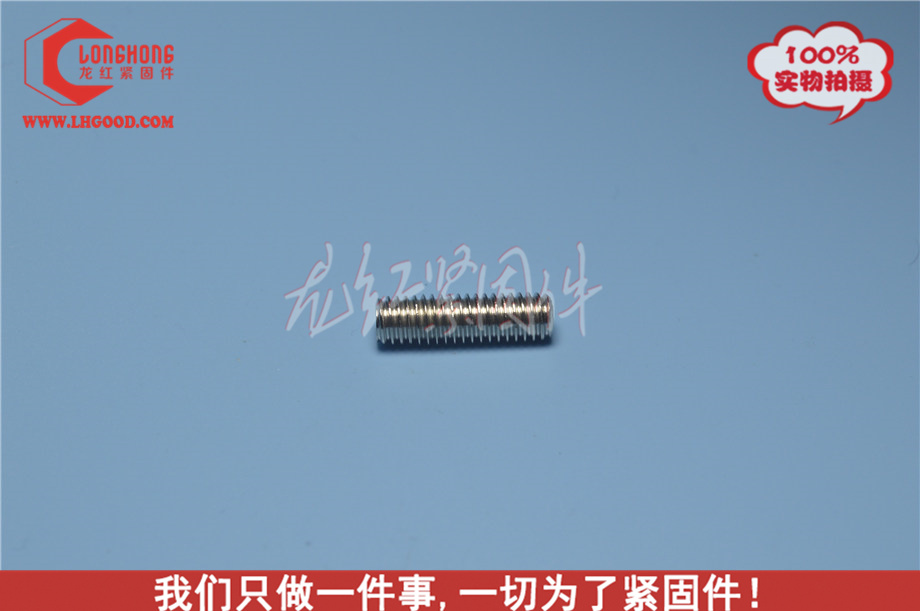

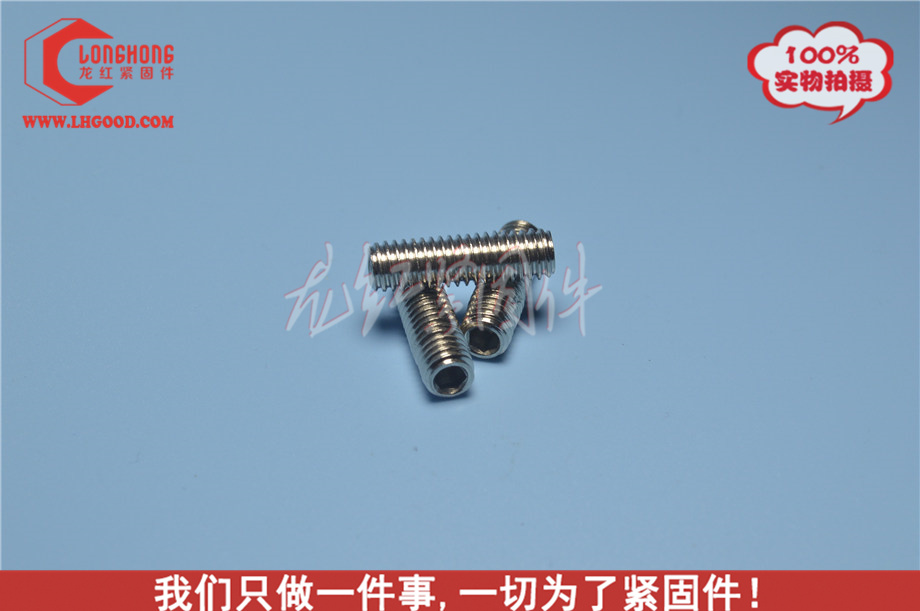

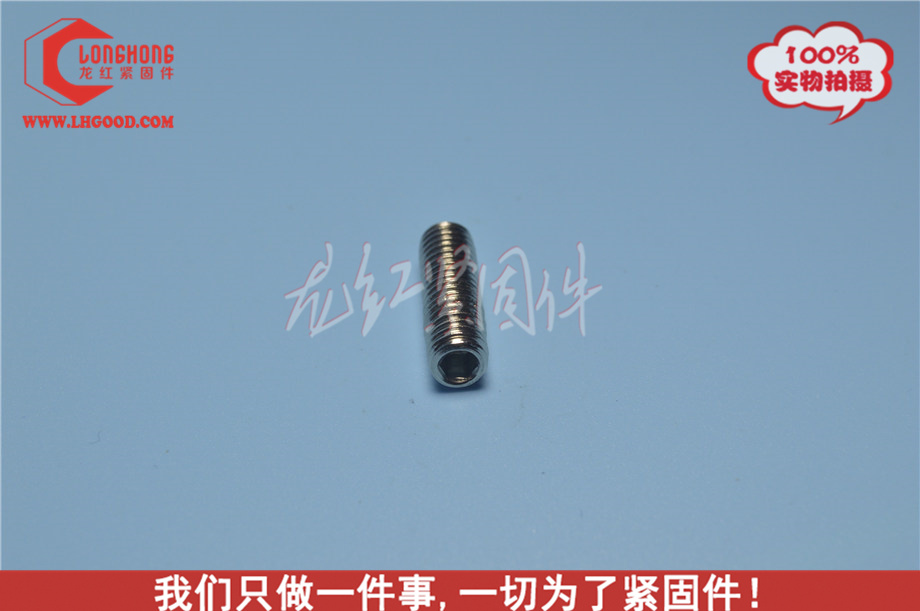

DIN 916 / ISO 4029 Stainless Cup Point Socket Set Screw 凹端機米螺絲不銹鋼系列,深圳廠家專業供應商LHGOOD
|
Socket Set Screws(不銹鋼凹端機米) A2 / A4 Stainless *Cup Point LHGOOD - 916-A2 |
ISO 4029 |
 |
| Diameter | M2 | M2.5 | M3 | M4 | M5 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 max. | 1 | 1.2 | 1.4 | 2 | 2.5 | |||||
| t min. | 0.8 | 1.2 | 1.2 | 1.5 | 2 | |||||
| e | 1.003 | 1.427 | 1.73 | 2.3 | 2.87 | |||||
| s | 0.9 | 1.3 | 1.5 | 2 | 2.5 | |||||
| Length (mm) | A2 | A4 | A2 | A4 | A2 | A4 | A2 | A4 | A2 | A4 |
| S043 | S048 | S043 | S048 | S043 | S048 | S043 | S048 | S043 | S048 | |
| 3 | 100 | 100 | 100 | |||||||
| 4 | 100 | 100 | 100 | 100 | 100 | 100 | ||||
| 5 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 6 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 8 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 10 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |||
| 12 | 100 | 100 | 100 | 100 | 100 | |||||
| 16 | 100 | 100 | 100 | 100 | 100 | |||||
| 20 | 100 | 100 | 100 | 100 | 100 | |||||
| 25 | 100 | 100 | ||||||||
| 30 | 100 | 100 | 100 | 100 | ||||||
| 35 | 100 | |||||||||
| 40 | 100 | 100 | ||||||||
| Diameter | M6 | M8 | M10 | M12 | M16 | M20 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 max. | 3 | 5 | 6 | 8 | 10 | 14 | ||||||
| t min. | 2 | 3 | 4 | 4.8 | 6.4 | 8 | ||||||
| e | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | ||||||
| s | 3 | 4 | 5 | 6 | 8 | 10 | ||||||
| Length (mm) | A2 | A4 | A2 | A4 | A2 | A4 | A2 | A4 | A2 | A4 | A2 | A4 |
| S043 | S048 | S043 | S048 | S043 | S048 | S043 | S048 | S043 | S048 | S043 | S048 | |
| 6 | 100 | 100 | ||||||||||
| 8 | 100 | 100 | 100 | 100 | ||||||||
| 10 | 100 | 100 | 100 | 100 | 100 | 100 | ||||||
| 12 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||||
| 16 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||||
| 20 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | ||
| 25 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | ||||
| 30 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | ||||
| 35 | 100 | 100 | 100 | 100 | 100 | 100 | ||||||
| 40 | 100 | 100 | 100 | 100 | 50 | 50 | 50 | 50 | ||||
| 45 | 100 | 100 | 50 | 50 | 50 | |||||||
| 50 | 100 | 100 | 50 | 50 | ||||||||
| 60 | 100 | 50 | ||||||||||
*DIN 913 (flat point), 914 (cone point) and 915 (dog point) style set screws available upon request
