Long Hong®- 非標件-非標杯頭
副標題:非標件-非標杯頭
發布時間:2015-11-24 18:46:33 產品作者:LHGOOD 產品來源:BSO壓鉚件
關鍵詞:非標件-非標杯頭
產品TGS:產品編碼:LH-000422 點擊數:
- 產品詳情 Product details
- 聯系我們 Contact us
深圳市龍紅緊固實業有限公司-非標產品展示~~~
我們供應的產品：高強度螺絲，不銹鋼304螺絲，壓鉚緊固件系列，平墊，彈擋，組合螺絲系列，機牙螺絲系列，墊圈緊固系列，螺母緊固系列
銅件緊固系列，螺釘緊固系列，螺栓緊固系列 ，12.9高強度螺絲，10.9高強度系列，8.8高強度系列，尼龍塑膠系列本公司主要生產設備從臺灣引進，檢測儀器齊全，主要檢測儀器有：布洛維光學硬度儀、電腦鍍層測厚儀、鍍鋅鹽霧試驗室、光學投影儀等。
 |
||||||

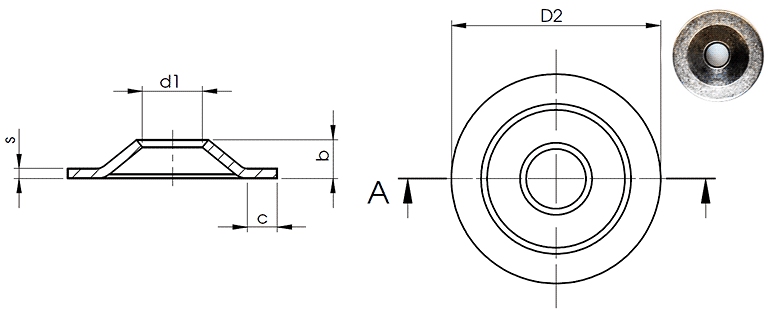

| 螺牙外徑 d |
最大孔徑 d1 min. |
外徑 D2 |
厚度 s nominal size |
高度 b max. |
接觸外徑 c min. |
材質 |
|---|---|---|---|---|---|---|
| M4 | 4,1 | 19,5 | 0,4 | 3,8 | 2,7 | A2 - 1.4301 |
| M5 | 5,1 | 20,5 | 0,5 | 4 | 2,7 | |
| M6 | 6,1 | 21,5 | 0,6 | 4,2 | 2,7 | |
| M8 | 8,1 | 25 | 0,8 | 5,4 | 2,7 | |
| M10 | 10,1 | 27,5 | 1,0 | 5,8 | 2,7 | |
| M12 | 12,1 | 29,5 | 1,2 | 6,5 | 2,7 | |
DIN 6930

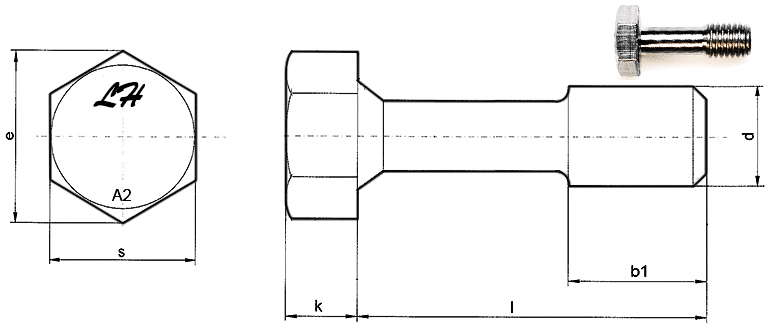

DIN 933 - 非標外六角螺栓,非標六角頭不銹鋼螺栓
 |
|||||
| 螺牙外徑 d |
六角穴 size s |
六角頭內徑 dk |
長度 l |
螺牙長度 b1 |
長度 |
|---|---|---|---|---|---|
| M4 | 7 | 2,8 | 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45 mm |
min. 4 mm |
A2 - 1.4301 |
| M5 | 8 | 3,5 | |||
| M6 | 10 | 4,0 | |||
| M8 | 13 | 5,3 | |||
| M10 | 17 | 6,4 | |||
| M12 | 19 | 7,5 | |||

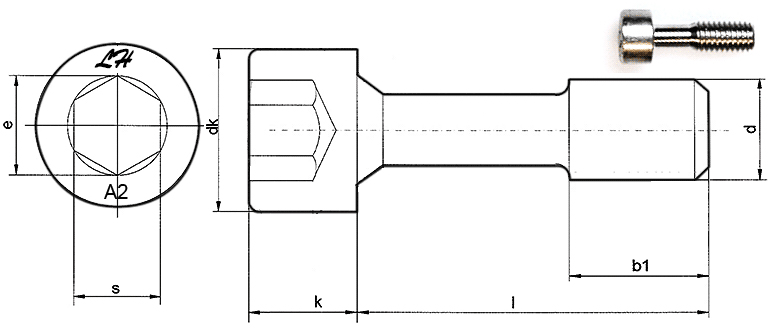

DIN 912 - 不銹鋼杯頭螺絲，深圳不銹鋼非標杯頭螺絲
 |
||||||
| 螺牙外徑 d |
六角穴 size s |
六角頭內徑 dk |
頭厚 |
長度 l |
螺牙長度b1 | 材質 |
|---|---|---|---|---|---|---|
| M4 | 3 | 7 | 4 | 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45 mm (size) |
min. 4 mm | A2 - 1.4301 |
| M5 | 4 | 8,5 | 5 | |||
| M6 | 5 | 10 | 6 | |||
| M8 | 6 | 13 | 8 | |||
| M10 | 8 | 16 | 10 | |||
| M12 | 10 | 18 | 12 | |||
| 位置/ 角度 |
扭力 | |||||
|---|---|---|---|---|---|---|
| M4 | M5 | M6 | M8 | M10 | M12 | |
| 1 (90°) | 0,75 | 0,914 | 0,984 | 2,092 | 6,842 | 11,546 |
| 2 (180°) | 0,848 | 1,702 | 2,082 | 3,594 | 12,2 | 26,63 |
| 3 (270°) | 0,978 | 2,326 | 2,89 | 5,558 | 13,05 | 29,146 |
| 4 (360°) | 1,12 | 2,396 | 3,384 | 6,754 | 13,368 | 30,008 |
| 5 (450°) | 1,22 | 2,406 | 3,614 | 7,286 | 13,444 | 30,042 |
| 6 (540°) | 1,25 | 2,406 | 3,756 | 7,398 | 13,444 | 30,132 |
| 7 (630°) | 1,234 | 2,452 | 3,76 | 7,756 | 13,626 | 30,132 |
| 8 (720°) | 1,26 | 2,504 | 3,768 | 8,228 | 13,662 | 33,644 |
| 9 (810°) | 1,594 | 2,504 | 4,012 | 9,2 | 25,112 | 55,384 |
| 10 (900°) | 2,02 | 3,2 | 4,53 | 11,754 | ||
| 11 (990°) | 2,132 | 3,514 | 6,36 | 14,798 | ||
| 12 (1080°) | 2,186 | 3,878 | ||||
| 13 (1170°) | 2,4 | |||||
| 14 (1260°) | 2,606 | |||||

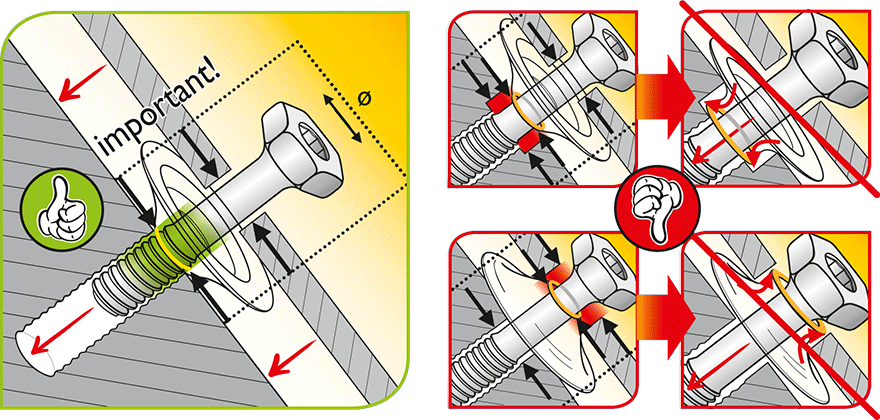

產品安裝示意圖：
|
|
 |
 |
